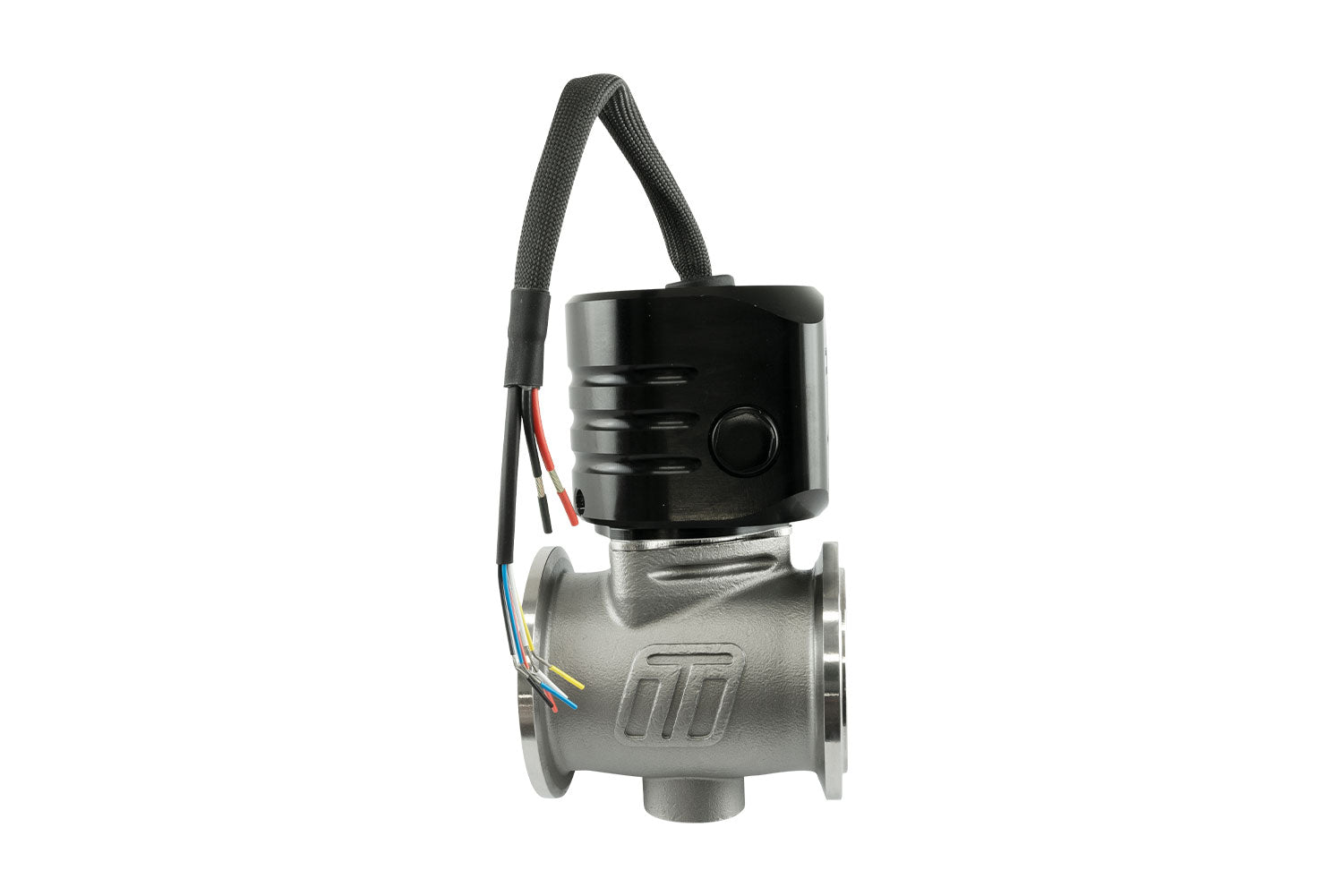

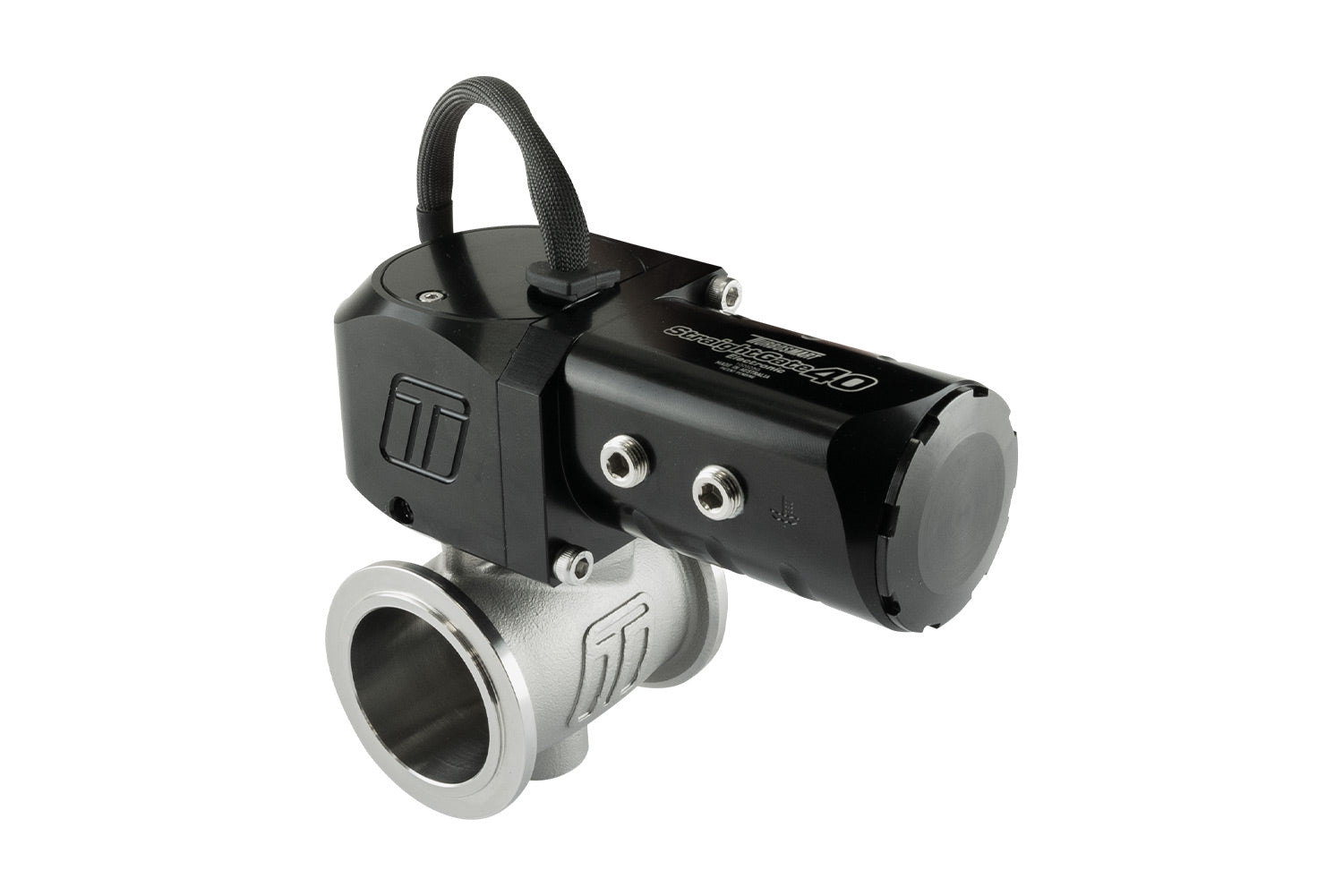

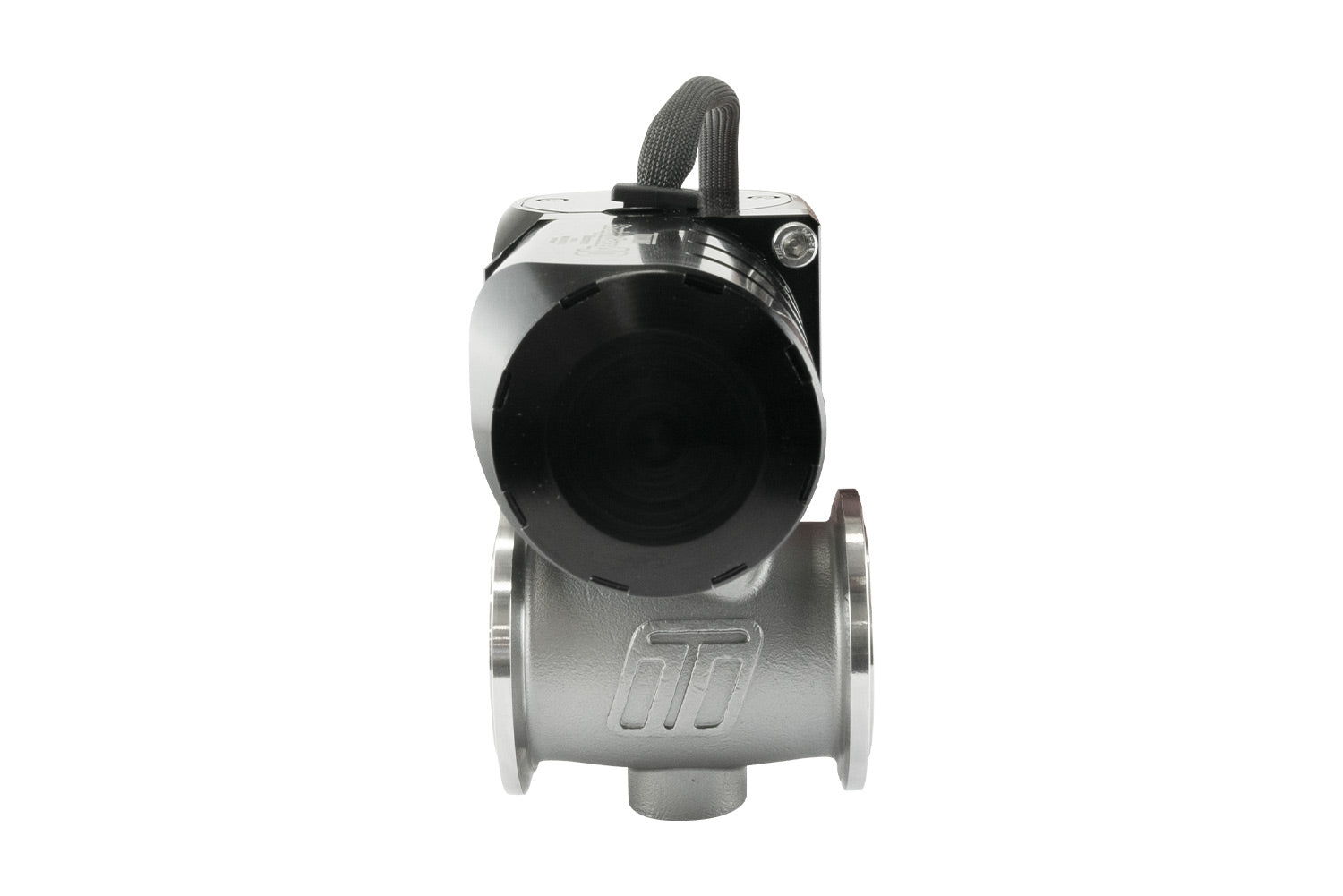

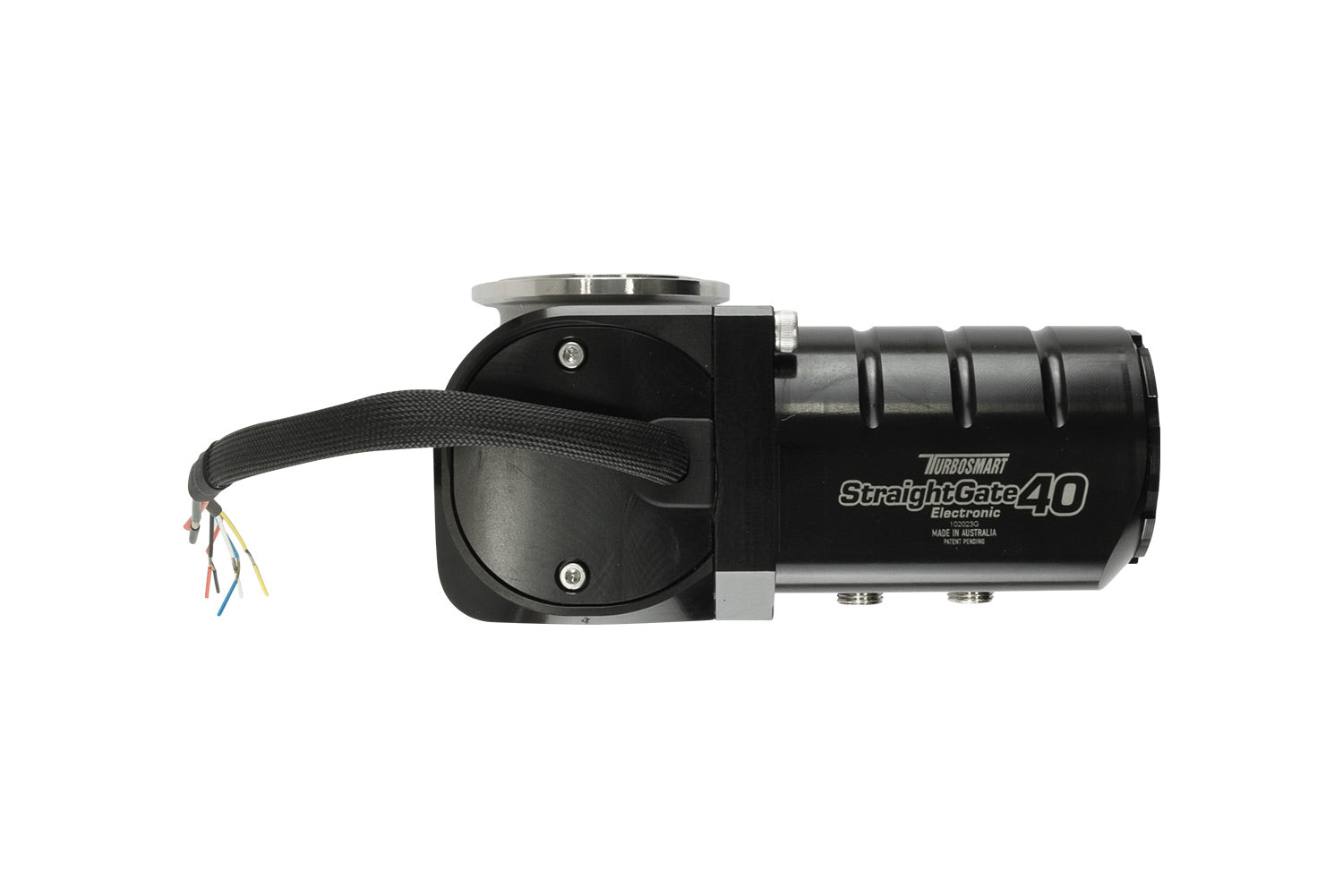

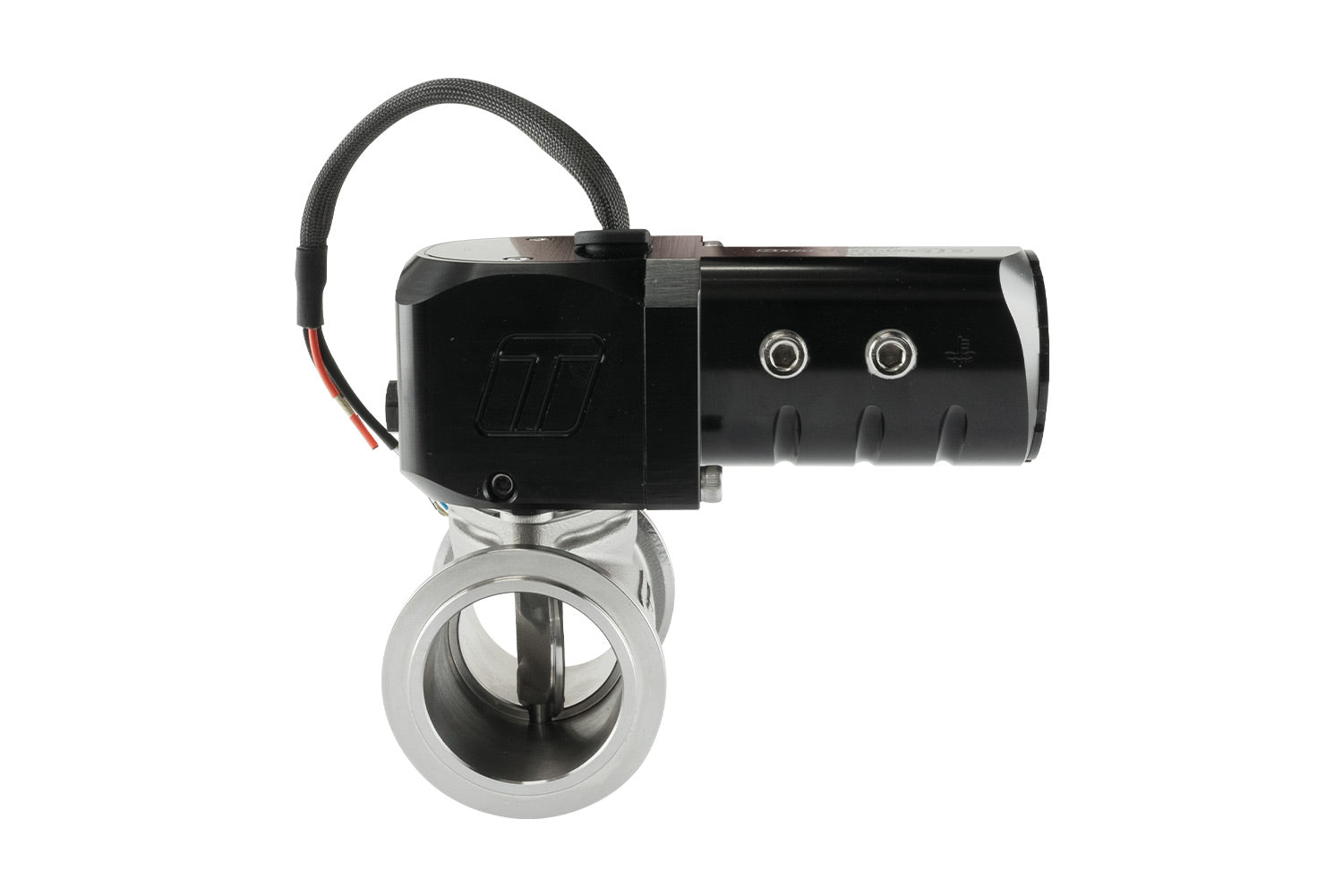

Turbosmart - Electronic StraightGate40 eSG40 Ulkoinen Hukkaportti

StraightGate40 eSG40 on Turbosmartin pienikokoisin elektronisesti ohjattu perhosventtiilityyppinen ulkoinen hukkaportti, suunniteltu erityisesti ahtaisiin moottoritilan asennuksiin. Nolla-offset-perhosventtiili mahdollistaa valtavan virtauskapasiteetin, lähes lineaarisen säädön ja poikkeuksellisen tarkan ahtopaineen hallinnan koko käyttöalueella.

eSG40 perustuu palkittuun eSG50-malliin ja tarjoaa täyselektronisen ohjauksen ilman referenssiletkuja, jousia tai kalvoja. Ohjaus tapahtuu servomoottorilla ja Turbosmartin zero-backdrive-vaihteistolla, mikä vähentää virrankulutusta ja parantaa toimintavarmuutta kovissakin paineolosuhteissa.

eSG40 sisältää sisäiset anturit, jotka mittaavat:

• Toimilaitteen lämpötilaa (analoginen 0–5 V)
• Venttiilin asentoa (analoginen 0–5 V ja digitaalinen PWM)

Elektroninen ohjaus mahdollistaa laajimman mahdollisen säätöalueen – nollasta täyteen ahtopaineeseen, mikäli pakosarjan prioriteetti sen sallii.

StraightGate40 on suunniteltu alusta alkaen ja testattu Turbosmartin omassa laboratoriossa. Nolla-offset-perhosventtiili altistuu pakokaasun paineelle tasaisesti molemmilta puolilta ja kääntyy keskeltä, mikä tekee venttiilistä itseään tasapainottavan. Tämä vähentää tarvittavaa voimaa venttiilin liikuttamiseen ja mahdollistaa laajemman säätöalueen. Suurempi virtaus saavutetaan suoraviivaisen venttiilin tehokkuudella verrattuna perinteiseen poppet-tyyppiseen venttiiliin, jossa pakokaasu ohjataan 90 asteen kulmassa.

Saatavilla koot:

• StraightGate40
• StraightGate50
• StraightGate76

Ominaisuudet:

• 40 mm (1,57 tuumaa) perhosventtiili, nolla-offset
• Virtaus: 217,4 CFM / 6,16 m³/min
• Ruostumaton teräs (630) venttiili ja akseli
• Ruostumaton teräs (347) runko

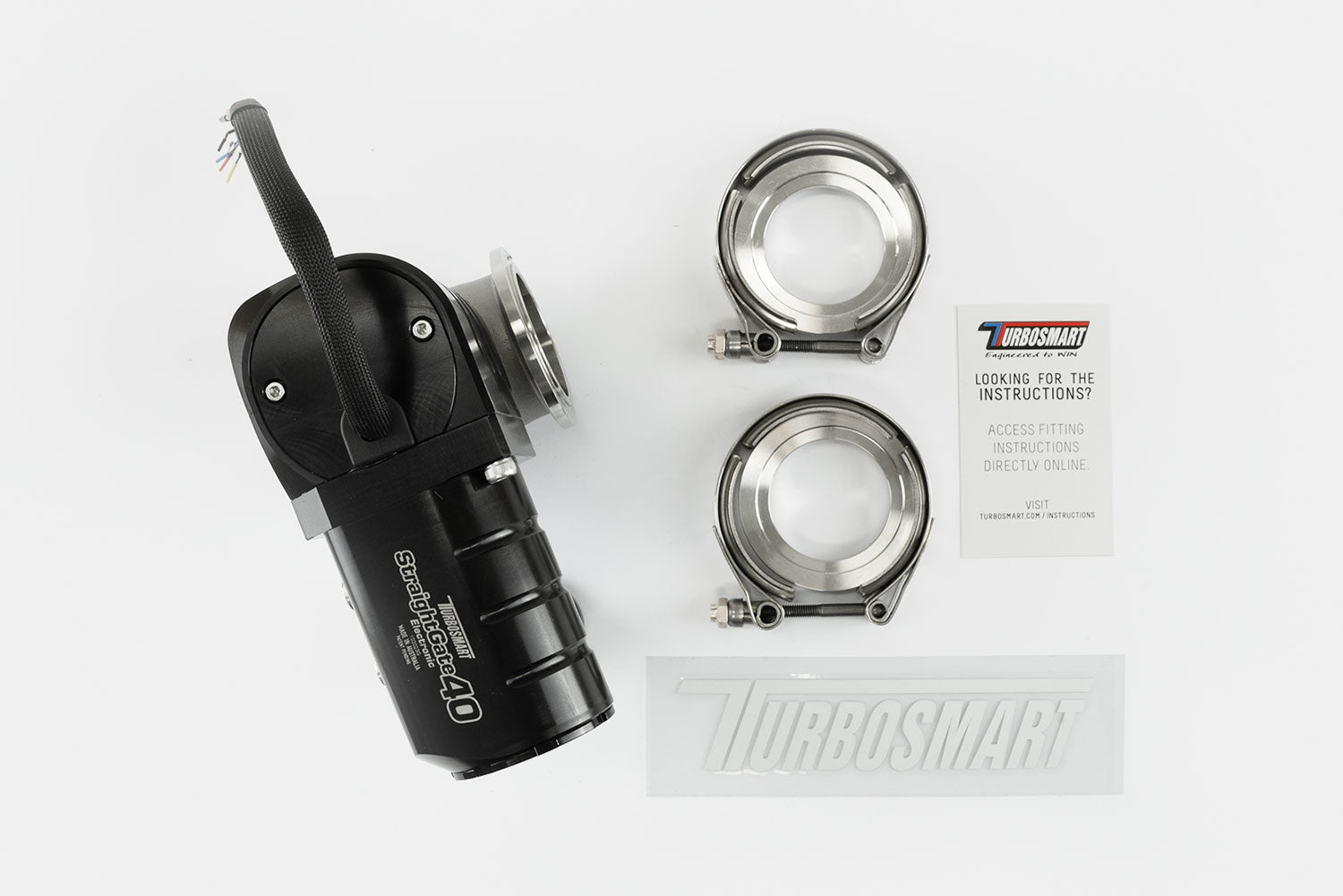

• Lämpökäsitellyt ruostumattomat teräs V-panta kiinnikkeet (431)
• 360 asteen asennusmahdollisuus V-pannalla
• Toimilaitteen asennon säätö: 3 x 120° vaihtoehtoa
• Täysi elektroninen ohjaus (Dual H-Bridge -tulo)
• Sisäinen analoginen lämpötila-anturi (0–5 V)
• Sisäinen analoginen venttiiliasentoanturi (0–5 V)
• Sisäinen digitaalinen venttiiliasentoanturi (PWM)
• 7-johtoinen avoin kaapelointi (flying lead loom)
• Nestemäinen jäähdytys toimilaitteen vakauden parantamiseksi
