AN tulee sanoista Army-Navy ja perustuu Yhdysvaltain sotilasstandardiin. AN-liittimet ovat 37° flare -tyyppisiä kartioliittimiä, joita käytetään yleisesti polttoaine-, öljy- ja jäähdytysjärjestelmissä.
Huomioitavaa
AN-koko ei ole suoraan millimetrimitta, vaan perustuu tuumakokoihin (esim. AN6 = 6 × 1/16″ = 3/8″).
AN ja JIC-liittimet näyttävät samalta, mutta eroavat toleransseissa – älä sekoita kriittisissä järjestelmissä.
NPT-kierteet tiivistyvät kierteessä ja vaativat tiivistettä, toisin kuin AN-liittimet, jotka tiivistyvät kartiopinnalla.

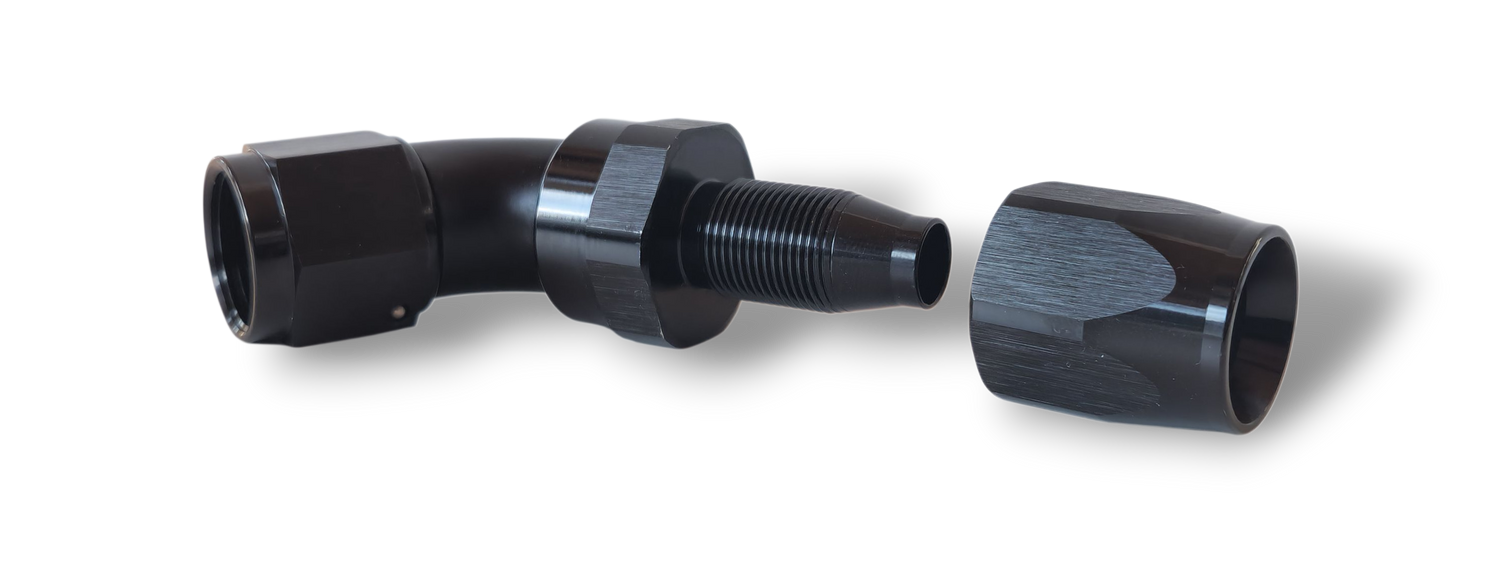

AN-liittimien kokotaulukko
AN4
Sisähalkaisija (tuuma)* 1/4″
Sisähalkaisija (mm)* 5,6mm
Kierre (UNF) 7/16″ x 20
AN6
Sisähalkaisija (tuuma)* 3/8″
Sisähalkaisija (mm)* 8,7mm
Kierre (UNF) 9/16″ x 18
AN8
Sisähalkaisija (tuuma)* 1/2″
Sisähalkaisija (mm)* 11,2mm
Kierre (UNF) 3/4″ x 16
AN10
Sisähalkaisija (tuuma)* 5/8″
Sisähalkaisija (mm)* 14,2mm
Kierre (UNF) 7/8″ x 14
AN12
Sisähalkaisija (tuuma)* 3/4″
Sisähalkaisija (mm)* 17,5 mm
Kierre (UNF) 1 1/16″ x 12
AN16
Sisähalkaisija (tuuma)* 1″
Sisähalkaisija (mm)* 22,4 mm
Kierre (UNF) 1 5/16″ x 12
AN20
Sisähalkaisija (tuuma)* 1 1/4″
Sisähalkaisija (mm)* 28,6 mm
Kierre (UNF) 1 5/8″ x 12
*
Sisähalkaisija pätee kumiletkuihin, ei alumiiniputkiin.

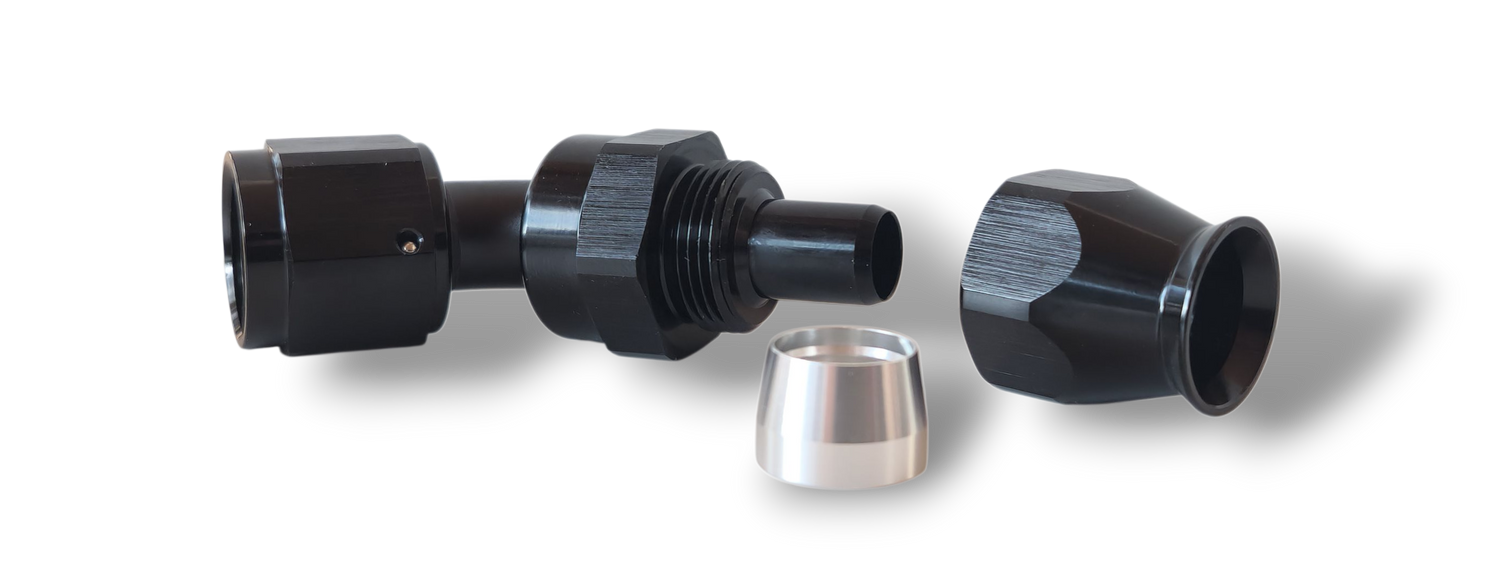

PTFE-letkujen kokotaulukko
AN4
Sisähalkaisija (mm)
Ulkohalkaisija (mm)
AN6
Sisähalkaisija (mm)
Ulkohalkaisija (mm)
AN8
Sisähalkaisija (mm)
Ulkohalkaisija (mm)
AN10
Sisähalkaisija (mm)
Ulkohalkaisija (mm)
AN12
Sisähalkaisija (mm)
Ulkohalkaisija (mm)
Liitintyypit - Vertailutaulukko
AN (Army-Navy)
Kierre: UNF (suora)
Tiivistys: 37° kartiotiiviste
Käyttökohteet: Moottoriurheilu, ilmailu, viritys
Yhteensopivuus: Sopii JIC:n kanssa, mutta ei identtinen
ORB (O-Ring Boss)
Kierre: UNF (suora)
Tiivistys: O-rengas
Käyttökohteet: Hydrauliikka, teollisuus, autoala
Yhteensopivuus: Ei sovi AN:n kanssa ilman sovitetta
