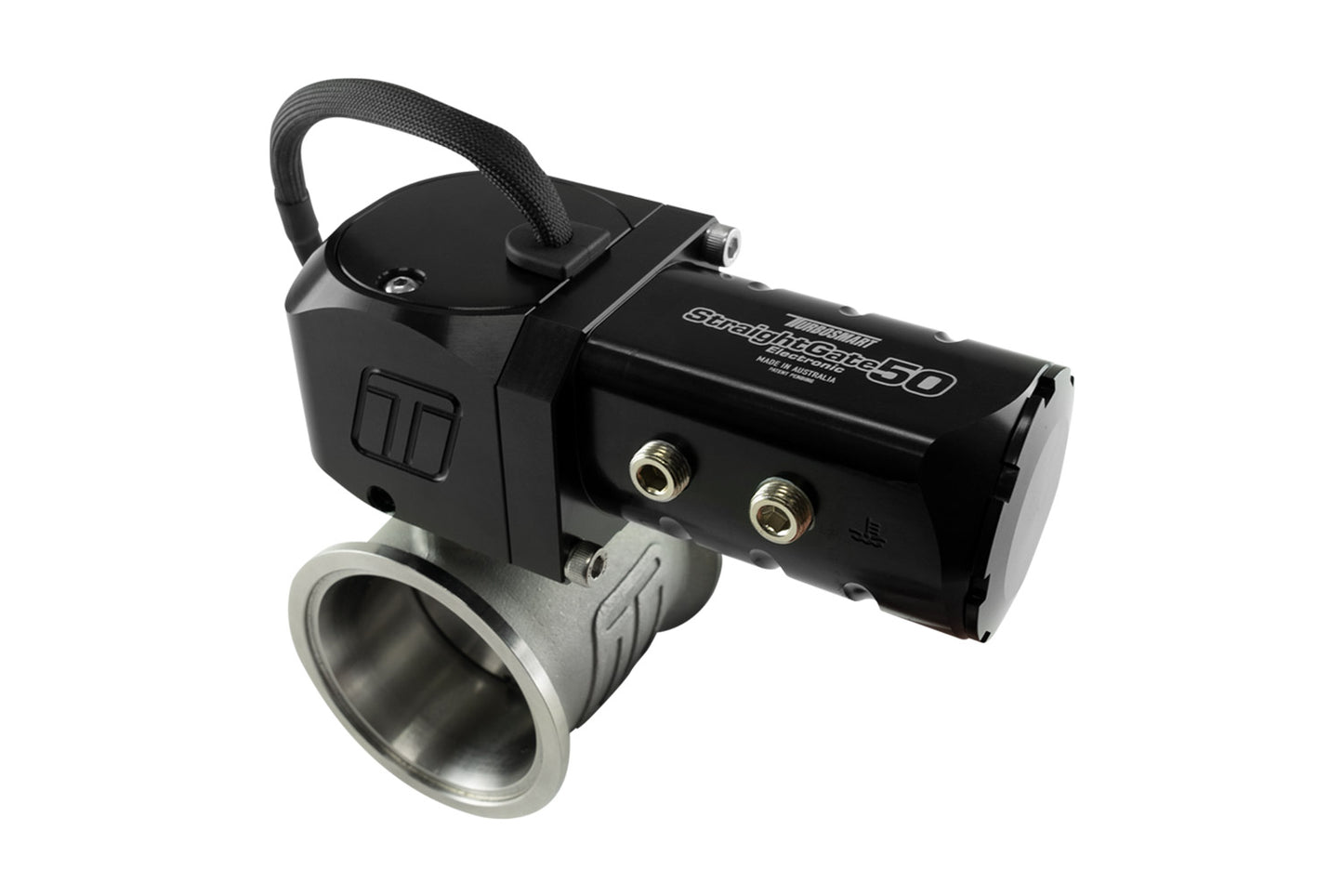

Turbosmart - Electronic StraightGate eSG50 Ulkoinen Hukkaportti

StraightGate50 eSG50 on maailman ensimmäinen elektronisesti ohjattu perhosventtiilityyppinen ulkoinen hukkaportti – ja se on palkittu useaan otteeseen! Tämä nolla-offset-perhosventtiili mahdollistaa valtavan virtauskapasiteetin, lähes lineaarisen säädön ja ennennäkemättömän tarkan ahtopaineen hallinnan koko käyttöalueella.

Turbosmartin eSG50 on patenttia odottava, elektronisesti ohjattu hukkaportti, jossa ei ole referenssiletkuja, jousia eikä kalvoja. Ohjaus tapahtuu täysin sähköisesti servomoottorin ja Turbosmartin zero-backdrive-vaihteiston avulla, mikä vähentää virrankulutusta ja parantaa toimintavarmuutta kovissakin paineolosuhteissa.

eSG50 sisältää sisäiset anturit, jotka mittaavat:

• Toimilaitteen lämpötilaa (analoginen 0–5 V)
• Venttiilin asentoa (analoginen 0–5 V ja digitaalinen PWM)

Elektroninen ohjaus mahdollistaa laajimman mahdollisen säätöalueen – nollasta täyteen ahtopaineeseen, mikäli pakosarjan prioriteetti sen sallii.

StraightGate50 on suunniteltu alusta alkaen ja testattu Turbosmartin omassa laboratoriossa. Nolla-offset-perhosventtiili altistuu pakokaasun paineelle tasaisesti molemmilta puolilta ja kääntyy keskeltä, mikä tekee venttiilistä itseään tasapainottavan. Tämä vähentää tarvittavaa voimaa venttiilin liikuttamiseen ja mahdollistaa laajemman säätöalueen. Suurempi virtaus saavutetaan suoraviivaisen venttiilin tehokkuudella verrattuna perinteiseen poppet-tyyppiseen venttiiliin, jossa pakokaasu ohjataan 90 asteen kulmassa.

Saatavilla koot:

• StraightGate40
• StraightGate50
• StraightGate76

Ominaisuudet:

• 50 mm (1,97 tuumaa) perhosventtiili, nolla-offset
• Virtaus: 383,9 CFM / 10,87 m³/min
• Ruostumaton teräs (630) venttiili ja akseli
• Ruostumaton teräs (347) runko
• Lämpökäsitellyt ruostumattomat teräs V-panta kiinnikkeet (431)
• 360 asteen asennusmahdollisuus V-pannalla
• Toimilaitteen asennon säätö: 3 x 120° vaihtoehtoa
• Täysi elektroninen ohjaus (Dual H-Bridge -tulo)
• Sisäinen analoginen lämpötila-anturi (0–5 V)
• Sisäinen analoginen venttiiliasentoanturi (0–5 V)
• Sisäinen digitaalinen venttiiliasentoanturi (PWM)
• 7-johtoinen avoin kaapelointi (flying lead loom)
• Nestemäinen jäähdytys toimilaitteen vakauden parantamiseksi
